HBS-NJ01凝胶强度测定仪 可用于琼脂、卡拉胶、果胶、海藻胶、槐豆胶、角豆胶、黄原胶、明胶、瓜尔豆胶、刺槐豆胶、魔芋胶、可得然胶、高吸水树脂、高分子水凝胶等胶体的凝胶强度测定。符合国际标准方法( ISO 9665 Adhesives-Animal glues-Method of sampling and testing ) 测定胶体强度、国家标准GB 28304-2012可得然胶凝胶强度测定和国家标准GB6783-2013明胶凝冻强度测定。
仪器采用 PLC 控制 , 大屏幕触摸屏显示 , 全不锈钢外壳 , 可用按钮或触屏操作。操作简便、无需复杂培训,图谱和结果实时自动显示。
产品特点
1 、高精度压力传感器,配有高精度传感器,测量范围0-3kg、5kg、8kg等 。
2 、精度等级: 0.1g 。
3 、压杆:直径 11.28mm( 截面积 1cm 2 ) 不锈钢柱体。
4 、测量速度、测量后回升速度和距离可调。黙认值为 1.0mm/s 。
5 、测试移动距离: 0.01-40mm 。
6 、可暂存36组数据,可用U盘导出历史数据 。
产品规格
电压: 220V
电流: 1A
重量: 10KG
尺寸: 250*350*415mm
触摸屏: 7 英寸
使用温度: 10-40℃ 相对湿度:< 90%

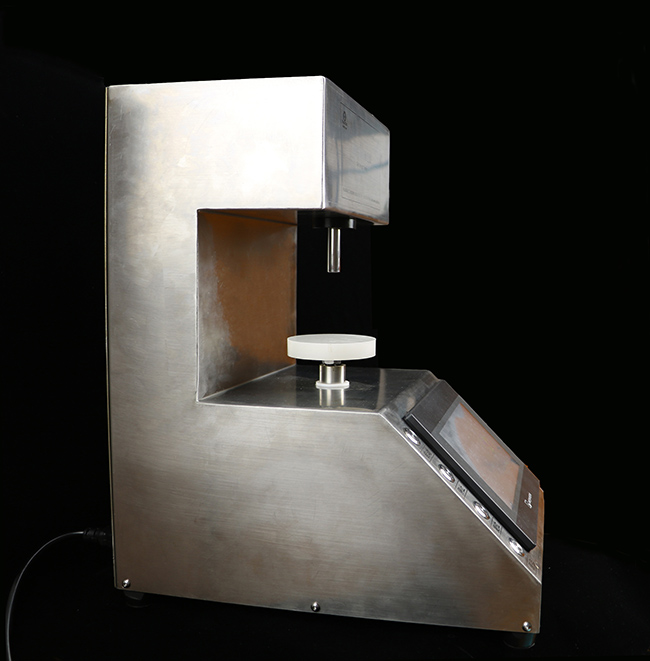

部件组成

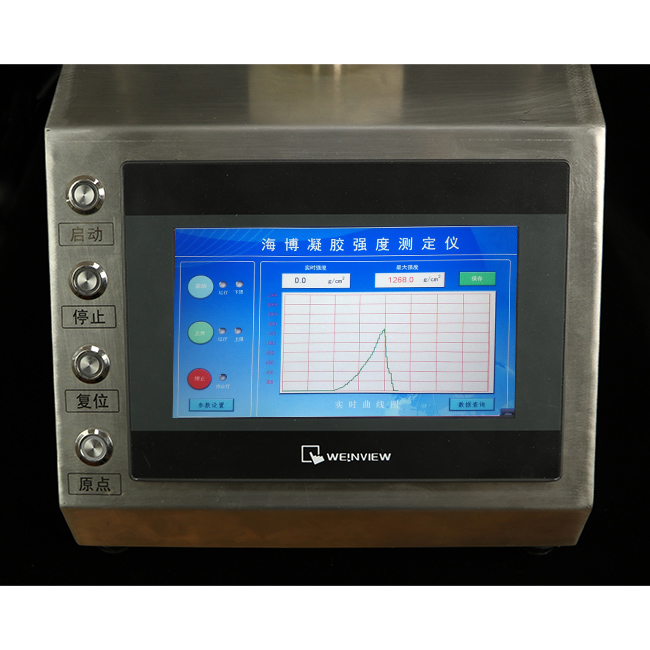

按键说明
启动 : 测量按钮 , 控制压杆以设定速度匀速下降。
上升 : 控制压杆快速上升,至上限停止。
下降 : 控制压杆快速下降,至下限停止。 ( 下降按钮需一直按住 )
停止 : 停止压杆上升下降。
触摸屏按钮与机械按钮功能一致。

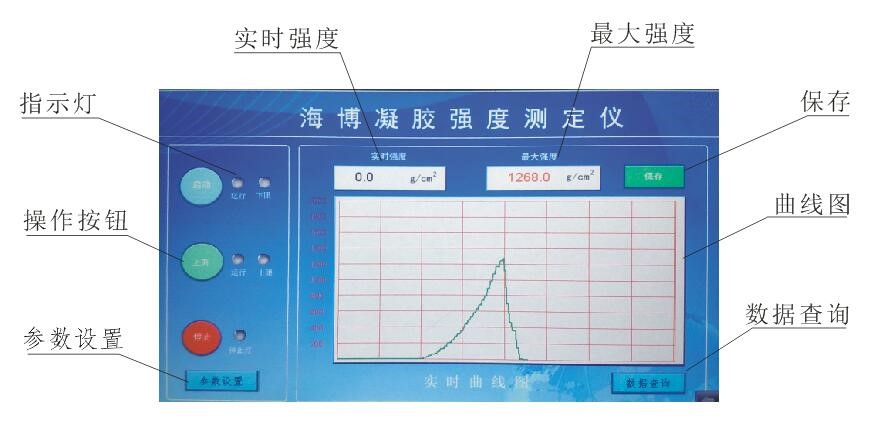

显示面板
参数设置
下降速度 : 测量速度,样品测量时压杆下降的速度。
回升速度 : 在取得最大值后 , 压杆回升的速度。
回升距离 : 在取得最大值后 , 压杆回升的距离。
注:测量速度的调整会对测量值有一定的影响 , 同一种产品 尽量采用相同参数。
操作步骤
1 、将待测样品放置置物台中心位置。
2 、 点击启动,压杆下降。
3 、 显示屏显示实时测量值、最大值和测量曲线。
4 、 测量完成,压杆自动回升。
5 、 点击保存,可将此次测量值保存。
注: 1、 样品需在 10-25℃ 下凝固至少 1.5 小时。
2、 2-8 ℃保存的平板需平衡至室温方可测量。
3、样品直径建议大于等于4cm,厚度大于等于3mm。
凝胶强度值
屏显实时凝胶强度与最大凝胶强度 , 单位为 g/cm 2 。
由于凝胶的特性测量值会有一定范围的波动,一般在± 50g 以内。
曲线图
点击启动后,将自动采集凝胶强度值,并生成数据曲线图,取得最大值 2 秒后停止采集。
数据查询
数据记录表可临时循环存储 36 组数据。
清零按钮可清除全部临时数据。
历史数据可保留60天 。
数据导出功能可用U盘导出近60天内的数据。(U盘容量小于32G,文件格式为fat32)
说明事项
1 、数据记录表关机后会清空数据,请及时保存至其他存储设备。
2 、置物台请勿放置非测试凝胶物品,勿测试硬度大于 3000g/cm 2 的物品。
3 、凝胶测定仪请避免振动,以免影响测量精度。
4 、凝胶样品的厚度不要太薄,以免压杆触底。
5 、开机时置物台有 60g 以内的物体 , 实时强度会自动归零 , 若大于 60g 则显示实时重量。
6、数据导出文件格式为.csv格式,导出后请用Excel打开另存为.xls或xlsx格式。
故障与维修
编号
故障描述
解决办法
1
屏幕无显示
检查电源线是否插好;保险丝是否熔断,如果 熔断请更换保险丝
2
屏幕显示异常
检查触摸屏与PLC连接线是否牢固
3
测量数据异常
检查测量平台是否有异物用标准砝码测量是否正确
4
按键不起作用
测试用触摸屏是否可用;检查按键接线是否牢固
注意 : 如发生不能解决的故障 , 请您与厂家联系。
安全注意事项
操作前请仔细阅读说明书
警告:
如果电源线损坏或者插头有磨损,请拔下插头并更换电源线。
电源线请可靠接地。
请勿自行拆装机壳和改造设备内部,否则会引起故障,甚至电击事故。
启动时请勿将手放置压杆下方,注意人身安全。
仪器内置精密压力测量元件 , 请平稳放置仪器避免震动。
